Guide connectique MIDI moderne pour guitaristes
Share
Un preset qui ne change pas au bon moment, une pédale d’expression muette ou un contrôleur USB que votre processeur ne détecte pas : ce ne sont pas des problèmes de son, mais de connexion. Ce guide connectique MIDI moderne remet les choses à plat pour construire un setup fiable, que vous pilotiez Neural DSP sur ordinateur, un Nano Cortex, ToneX, un DAW ou plusieurs machines à la fois.
Le MIDI ne transporte pas votre guitare ni votre audio. Il envoie des ordres : changement de preset, valeur de volume, activation d’un effet, tempo, lancement de scène ou déplacement d’un paramètre de plugin. Comprendre le type de port, le sens du signal et le rôle de chaque appareil évite 90 % des câbles achetés pour rien.
Les quatre connexions MIDI à connaître
USB MIDI : le réflexe pour l’ordinateur
L’USB MIDI est la connexion la plus courante en home-studio. Un seul câble relie généralement le contrôleur à votre Mac, PC ou tablette compatible. Il transmet les données MIDI et, selon le matériel, peut aussi alimenter le pédalier. Pour Ableton Live, Cubase, Logic, Studio One ou Reaper, c’est souvent le chemin le plus direct.
Son avantage est évident : peu de câbles, une reconnaissance rapide et une configuration lisible dans le DAW. Vous pouvez assigner un switch à un changement de preset, un potentiomètre au gain d’un ampli virtuel et une pédale au wah. Attention toutefois : USB ne veut pas dire compatibilité universelle entre deux appareils MIDI.
Le point décisif est le rôle USB. Un ordinateur est généralement hôte USB. Un contrôleur MIDI USB est généralement périphérique. Deux périphériques USB reliés l’un à l’autre ne communiquent pas forcément. Brancher un pédalier USB directement sur un processeur équipé d’un port USB ne suffit donc pas toujours. Il faut vérifier que le processeur sait agir comme hôte USB MIDI, ou utiliser une interface hôte dédiée lorsque c’est nécessaire.
Sur scène, sécurisez aussi l’alimentation. Un hub non alimenté peut devenir instable si plusieurs périphériques demandent du courant. Un câble USB trop long, fragile ou mal maintenu peut être votre pire ennemi au deuxième morceau. Gardez un câble de secours et privilégiez une fixation qui ne tire pas sur la prise.
MIDI DIN 5 broches : la valeur sûre du hardware
La prise MIDI DIN à 5 broches reste une référence pour les processeurs, synthés, switchers et racks. Elle paraît ancienne, mais elle est toujours très pertinente : le câble transporte uniquement le MIDI, le branchement est clair et le protocole est éprouvé en conditions live.
Le sens compte. MIDI OUT envoie les messages du contrôleur. MIDI IN reçoit les messages d’un autre appareil. Certains équipements proposent aussi un MIDI THRU, qui retransmet ce qui arrive sur l’entrée. Dans le cas classique, vous reliez donc le MIDI OUT du pédalier au MIDI IN du processeur.
Le DIN demande plus de câbles que l’USB, mais il répond très bien à un besoin de scène : un contrôleur au sol, une machine pilotée dans le rack ou sur le pedalboard, et une communication dédiée. Si vous voulez commander un Quad Cortex, un ToneX, un préampli MIDI ou un switcher sans dépendre de l’ordinateur, c’est souvent le meilleur choix.
Jack TRS MIDI : compact, mais pas interchangeable
Le MIDI sur mini-jack ou jack TRS remplace la grosse prise DIN sur de nombreux appareils compacts. Pratique sur un petit processeur ou un contrôleur à faible encombrement, il introduit néanmoins un piège fréquent : tous les adaptateurs TRS MIDI ne sont pas câblés pareil.
Les standards les plus rencontrés sont appelés Type A et Type B. Ils utilisent tous deux un connecteur TRS, mais l’affectation des contacts n’est pas identique. Un adaptateur physiquement compatible peut donc ne transmettre aucun message. Avant d’acheter ou de brancher, consultez la documentation des deux appareils. Ne supposez jamais qu’un câble jack MIDI est universel.
Autre confusion classique : une prise TRS peut servir au MIDI, à une pédale d’expression, à un footswitch ou à de l’audio stéréo. La forme du connecteur ne dit pas sa fonction. Seul le marquage de la prise et le manuel du matériel permettent de trancher.
LeVampe PRO utilise le Jack TRS de type A.
Bluetooth MIDI : propre dans le studio, à tester en live
Le Bluetooth MIDI limite les câbles et peut être très agréable pour contrôler un logiciel depuis un bureau, un canapé ou une régie. Il est adapté au déclenchement de commandes, à l’édition et aux configurations mobiles. Il ne transporte pas l’audio : votre son doit continuer à passer par votre interface ou votre système audio.
Pour le live, la décision dépend de votre tolérance au risque. Le Bluetooth MIDI peut fonctionner correctement, mais il ajoute une étape de pairing, dépend de l’environnement radio et peut compliquer un dépannage express. Sur une scène dense en réseaux sans fil, une connexion filaire garde l’avantage. Réservez le Bluetooth aux situations où sa liberté apporte un vrai bénéfice, pas simplement parce qu’il est disponible.
Guide connectique MIDI moderne : choisir selon votre setup
Le bon choix ne se résume pas à la prise présente sur votre appareil. Posez-vous trois questions : qu’est-ce qui envoie les ordres, qu’est-ce qui les reçoit, et devez-vous piloter un ordinateur, du hardware ou les deux ?
Pour un guitariste qui utilise des plugins VST dans un DAW, un contrôleur USB MIDI est généralement le point de départ logique. Il suffit ensuite d’activer l’entrée MIDI dans le logiciel, de lancer la fonction d’apprentissage MIDI du plugin ou du DAW, puis d’actionner le switch, le potard ou la pédale à assigner. Pour changer plusieurs paramètres d’un coup, utilisez des messages de Program Change, des snapshots ou des racks selon votre environnement.
Pour un processeur de modélisation autonome, regardez d’abord les entrées MIDI disponibles. Si la machine possède un MIDI IN DIN, un contrôleur avec sortie DIN offre une solution directe. Si elle utilise le TRS MIDI, vérifiez son standard avant de choisir l’adaptateur. Si elle n’accepte que l’USB périphérique, prévoyez un ordinateur ou un hôte USB MIDI entre les deux.
Dans un setup hybride, le plus simple est souvent de désigner un centre de contrôle. Le pédalier envoie les commandes au DAW en USB, tandis qu’une interface MIDI ou une sortie MIDI dédiée transmet les Program Change au processeur hardware. Évitez de multiplier les routes sans raison : plus il y a de chaînages, plus le diagnostic devient lent quand un message ne passe plus.
Messages MIDI : ce que vos switchs envoient réellement
Un contrôleur n’est utile que si ses messages correspondent à votre usage. Les trois familles les plus courantes suffisent déjà à couvrir une grande partie des besoins d’un guitariste numérique.
Le Program Change, ou PC, appelle un preset. C’est idéal pour passer d’un clean à un lead, changer de rig ou sélectionner une scène complète. Le Control Change, ou CC, envoie une valeur de 0 à 127. Il sert à activer une distorsion, monter le mix d’un delay, régler le gain, contrôler un filtre ou faire varier un paramètre de plugin. Les notes MIDI peuvent aussi déclencher des clips, des scènes ou des fonctions spécifiques dans un DAW.
Le canal MIDI est l’adresse de communication. Par défaut, beaucoup d’appareils utilisent le canal 1. Dès que plusieurs machines partagent une même chaîne MIDI, attribuez un canal par appareil. Votre processeur peut écouter le canal 1, un synthé le canal 2 et votre DAW le canal 3. Sans cette organisation, un appui peut faire bouger une machine qui ne devait pas réagir.
Ne programmez pas un pédalier uniquement selon les numéros de CC. Programmez-le selon votre jeu. Un switch doit appeler une action compréhensible sous le pied : Clean, Crunch, Lead, Ambiance, Tap Tempo. Une banque doit correspondre à un morceau, une partie de set ou une famille de sons. C’est ce qui fait gagner du temps en répétition.
La pédale d’expression : le détail qui change le jeu
Une entrée EXP sert à connecter une pédale d’expression passive afin de contrôler une valeur continue. Volume, wah, pitch, gain, mix de reverb ou morphing de preset : c’est l’élément qui rend un setup logiciel plus physique.
Mais là encore, la compatibilité dépend du câblage et de la résistance du potentiomètre interne. Certaines pédales sont câblées avec polarité inversée, d’autres utilisent une plage de résistance différente. Si la course fonctionne à l’envers, saute ou n’atteint jamais 0 et 127, ne concluez pas trop vite à une panne. Vérifiez d’abord les réglages de polarité, la calibration de l’appareil et la compatibilité indiquée par le fabricant.
Une pédale d’expression connectée au contrôleur est souvent plus flexible qu’une pédale branchée directement au processeur : le contrôleur peut convertir son mouvement en CC et l’envoyer à plusieurs destinations. En revanche, une connexion directe au processeur peut être plus immédiate si vous ne pilotez qu’un seul appareil. Le meilleur choix dépend du nombre de machines et de la manière dont vous organisez vos presets.
Diagnostiquer un setup MIDI qui ne répond pas
Quand rien ne fonctionne, ne modifiez pas tout en même temps. Commencez par une chaîne minimale : un contrôleur, un câble, un appareil reçu. Vérifiez ensuite que vous utilisez bien une sortie MIDI et une entrée MIDI, que le canal est identique et que le message envoyé est accepté par le destinataire.
Sur ordinateur, contrôlez que le contrôleur apparaît dans les préférences MIDI et que la piste ou le plugin reçoit bien son entrée. Dans un DAW, une piste peut recevoir le MIDI sans le transmettre au bon instrument. Dans un plugin, le MIDI Learn peut être actif mais attendre le bon type de message. Un PC ne remplacera pas un CC, et inversement.
Si un message arrive mais produit une réaction étrange, regardez les plages de valeur. Un CC destiné à activer un effet peut attendre 127 pour ON et 0 pour OFF. Un autre attend une valeur comprise entre 0 et 63 pour une fonction, et 64 à 127 pour l’autre. Les numéros et comportements varient selon les marques : c’est l’un des rares moments où lire la table MIDI de votre matériel vous fera gagner plus de temps que dix essais.
Pour un pédalier évolutif, choisissez aussi le nombre de contrôles à partir de votre set réel. Quatre switchs peuvent suffire à un musicien qui travaille par banques et presets. Huit ou plus deviennent précieux si vous voulez des accès directs, des fonctions dédiées et moins de navigation. Une solution comme LeVampe MKII prend alors son sens : des commandes physiques configurées pour votre jeu, plutôt qu’un écran à manipuler entre deux refrains.
Avant la répétition, testez votre chaîne complète avec les mêmes câbles, la même alimentation et les mêmes presets que sur scène. Puis laissez le setup jouer à votre place : un appui, une réaction claire, aucun doute. C’est là que la connectique MIDI cesse d’être une contrainte technique et redevient ce qu’elle doit être : un prolongement naturel de votre pied et de vos mains. 🎸

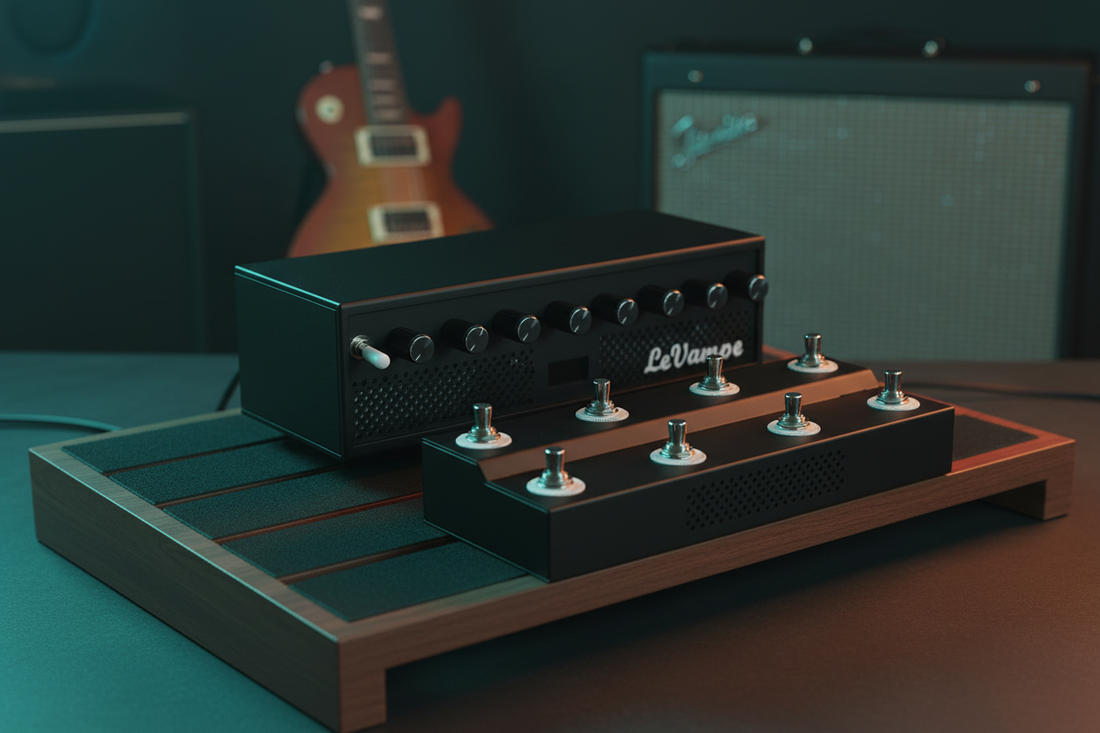

LeVampe : le contrôleur MIDI pensé pour les musiciens
LeVampe standard, utilisation sans aucune configuration, vous branchez ça marche avec tous vos plugins VST sans connaissance MIDI !
- 6 potentiomètres (x4).
- 4 footswitches (x4).
- 1 entrée pédale d’expression (x4).
- 4 cartographies.
- Zéro configuration : tu branches, ça marche.
- Évolutif avec pédalier 8 switchs + 2 entrées expression.
- Connexion USB‑MIDI plug‑and‑play.
- Type de message MIDI: PC / CC.
- 6 potentiomètres (x4).
- 8 footswitches (x4).
- 2 entrées pédale d’expression (x4).
- 4 cartographies.
- Zéro configuration : tu branches, ça marches.
- Connexion USB‑MIDI plug‑and‑play.
- Type de message MIDI: PC / CC.
LeVampe Pro
Entièrement reconfigurable, pensé pour évoluer, boosté par des mises à jour communautaires et une philosophie simple : vous donner le contrôle total sur vst ou modélisateur comme ToneX, NanoCortex, QuadCortex etc... Que vous soyez guitariste, producteur ou performer, LeVampe Pro devient le cœur de votre setup, l’outil qui fluidifie vos idées et sublime votre workflow.
- 8 potentiomètres (x4).
- 8 footswitches (x4).
- 2 entrées pédale d’expression (x4).
- 4 cartographies.
- Écran OLED.
- Connectique DIN, USB, Bluetooth, Jack TRS.
- Interface web moderne pour configuration avancée.
- Évolutif avec pédalier 8 switchs + 2 entrées expression.
- Type de message MIDI: PC / CC / Momentary / SYSEX.
- 8 potentiomètres (x4).
- 16 footswitches (x4).
- 4 entrées pédale d’expression (x4).
- 4 cartographies.
- Écran OLED.
- Connectique DIN, USB, Blutooth, Jack TRS.
- Interface web moderne pour configuration avancée.
- Type de message MIDI: PC / CC / Momentary / SYSEX.
